NV2200 ハンダクリーナー

リワーク後の残存はんだを容易にクリーニングします。

加熱プローブと、バキュームプローブが分かれていますので、狭い場所のクリーニングが可能です。

加熱はホットエアー式ですから、操作が容易で安全です。

プローブ先端部が、ランドのサイズに合わせて交換できます。

クリーナーの概要

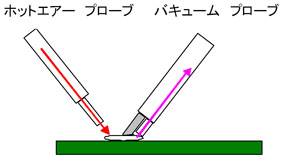

NV2200型ソルダークリーナーは、ホットエアー式加熱プローブと、バキュームプローブで構成されます、加熱プローブでランド上のハンダを溶解し、バキュームプローブで吸い取ります、バキュームプローブにはスキージーが付属していますので、残存ハンダをきれいに取り去ります。制御装置は自動温度調節、加熱風量調節機能を持っていますので、安全に使用できます。

エアーはドライでクリーンなものを供給してご使用ください、6.0ｍｍфのチューブでの接続となります、耐熱シリコン製スキージが付属しています、スキージーを使用せずにハンダを吸い取ることも出来ます。

プローブ先端部交換用アクセサリーセット

アクセサリーは、加熱プローブ用先端部ノズルL/S、バキュームノズル先端部ノズル、およびスキージー、フエルトフイルター、クリーニングピン、スチールフイルターが標準付属となります。

NV2200ソルダークリーナー

クリーニング作業

NV2200セット

セットは、制御装置本体と、ホットエアープローブ、およびバキュームプローブで構成されます。各プローブの先端部はランドの大きさにあわせて交換することが出来ます。

仕様

項目	仕様
加熱ノズル	内径3.0～6.0Dｍｍ交換式
吸着ノズル	内径1.5～3.0Dｍｍ交換式
温度設定	Hiモード：550℃（固定）
温度設定	Loモード：150～450℃可変式
電源	AC 100V 5A
エアー	0.5Mpa 6Φチューブ供給
重量	約4Kg
サイズ	80W x 215L x 175H mm apporox.
付属品	加熱プローブバキュームプローブプローブホルダーノズルアクセサリー

改良などの理由により、概観、仕様が変更される場合があります。
